Water Dispenser Evaporator

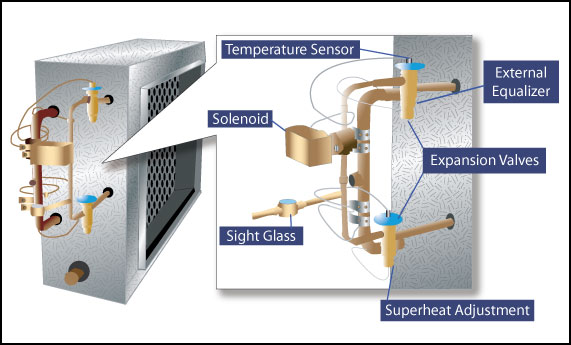

Water Dispenser Evaporator:

1. Water Dispenser Evaporators are designed and manufactured for water dispenser.
2. Material: Copper tube aluminum fin
3.. Tube O.D.: 7.94mm.
4. This product welded depending on the material and application.
5. Heat exchanger outline size and shape: can be manufactured according to clients’ requirements.


Item	Cooling coil Type	Operation  medium	Operation  pressure (MPa)	Application
1	Φ16/Φ9.52/Φ12.7 Copper tube with aluminium fin	Cold/hot water	≤1.6	Used for combined air handling unit,  fan coil etc air conditioning devices
2	Φ18/Φ20 Steel pipe winding with steel sheet	Steam	≤0.2	Used for combined air handling unit,  fan coil etc air conditioning devices
3	Φ16/Φ9.52/Φ12.7 Copper tube with aluminium fin	Brine	≤1.6	Used for heat transfer in cold storage  and all kinds of low temperature  systems
4	Φ9.52/Φ7.94/Φ7 Copper tube with aluminium fin	Ethylene glycol	≤1.6	Used of energy recovery and low  temperature system devices
5	Φ16 Copper tube with aluminium fin	Ice mud	≤1.6	Used for dry operation condition,  fresh air dehumidification etc systems
6	Φ9.52/Φ7.94/Φ7 Copper tube with aluminium fin	R22	≤1.9	Used for industry and commerce air  conditioning system
7	Φ9.52/Φ7.94/Φ7 Copper tube with aluminium fin	R407C	≤1.9	Used for industry and commerce air  conditioning system
8	Φ9.52/Φ7.94/Φ7 Copper tube with aluminium fin	R134a	≤3.1	Used for vehicle and vessel etc  transportation devices

Mold of Copper tube＆aluminum fin/copper fin

Fin Pattern	Copper Tube O.D.(mm)	Row Space(mm)	Hole Space(mm)	Fin Thickness(mm)	Fin Space(mm)
					Flat fin	Sine wave with blade fin	Smooth sine wave fin	Window fin	Sesamoid fin
A	7	12.7	21	0.105	/	/	1.3	1.3	/
B	7	13.2	17.6	0.105	/	/	1.3	1.3	/
C	7	12.7	20.4	0.105	/	/	1.3~1.8	1.3~1.8	/
D	7	12.7	19.05	0.105	/	/	1.3~1.8	1.3~1.8	/
E	7.94	15.88	25.4	0.105	1.8~3.0	1.8~3.0	1.8~3.0	1.8~3.0	/
E	7.94	19.05	22	0.105~0.13	1.4~3.0	1.4~3.0	1.4~3.0	1.4~3.0	/
F	9.52	22	25.4	0.105~0.15	1.6~3.2	1.6~3.2	1.6~3.2	1.6~3.2	/
G	9.52	22	25.4	0.18~0.4	3.5~6.35	/	/	/	/
H	9.52	21.65	25	0.105~0.18	1.6~3.2	1.6~3.2	1.6~3.2	1.6~3.2	/
I	9.52	21.65	25	0.15~0.24	3.2~6.35	3.2~6.35	3.2~6.35	/	/
J	12.75	27.5	31.75	0.115~0.15	1.5~3.5	1.5~3.5	1.5~3.5	1.5~3.5	1.6~3.2
K	15.88	33	38.1	0.115~0.15	1.5~4.0	1.5~4.0	1.5~4.0	/	/
L	15.88	34.64	40	0.115~0.15	/	2.6~3.5	2.6~3.5	/	/

Mold of Stainless steel tube＆aluminum fin/copper fin

Fin Pattern	Stainless steel Tube O.D.(mm)	Row Space(mm)	Hole Space(mm)	Fin Thickness(mm)	Fin Space(mm)
					Flat fin	Sine wave with blade fin	Smooth sine wave fin	Window fin	Sesamoid fin
A	9.52	22	25.4	0.105~0.15	1.6~3.2	1.6~3.2	1.6~3.2	1.6~3.2	/
B	9.52	16.5	19.05	0.105~0.115	1.4~2.5	1.4~2.5	1.4~2.5	/	/
C	12.75	27.5	31.75	0.115~0.15	1.5~3.5	1.5~3.5	1.5~3.5	1.5~3.5	1.6~3.2
D	15.88	33	38.1	0.115~0.15	1.5~4.0	1.5~4.0	1.5~4.0	/	/

 Water Dispenser Evaporators are mainly used in low-moderate cooling occasions, such as hospitals, clean rooms,
ships, chemical air conditioner, food, paper industry, tobacco and other factories or laboratories.
